合成氨尿素企業一段爐高效空預器
【導語】
一段爐高效空預器適用于天然氣制合成氨、石油煉化、電石、鋼鐵,以及任何具有大型燃氣爐的行業,主要用于進一步提高進風空氣溫度,降低燃氣消耗量。輔以煙道改進、煙氣含氧量控制技術,能夠實現顯著的節能效果。
在以一段爐為代表的大型燃氣爐的運行過程中,由于天然氣、馳放氣等(相對于煤)的燃燒需要的空氣量較大,進入的冷空氣不利于能效的提高,同時排出煙氣的溫度偏高,攜帶大量熱量,引起不必要的損失。因此,降低煙氣溫度、提高空氣預熱溫度就顯得十分必要。
本產品屬于余熱利用裝置,通過對一段爐煙氣熱量的充分利用,對進風進行充分預熱,提高空氣溫度。每提高20℃能夠節省天然氣1%左右,通常設定30~60℃的提升目標,設備本身可節能1.5~3%,同時采用配套的分析服務,由專業工程師管理燃燒相關的參數,總體能夠實現節省燃氣5%左右的目標。
本產品也適用于任何采用燃氣進行燃燒的產業,例如石化(馳放氣)、氯堿(電石爐氣)、鋼鐵(煉鋼爐煤氣)等產業,實現燃氣爐提效,同時適用于天然氣鍋爐。
【應用環境要求】
本裝置適用于燃氣爐,尤其是一段爐。
本裝置能適應南方及北方,對環境沒有特殊要求。
【基本運行原理】
一段爐高效空預器屬于一種熱管空預器,主要原理在于采用多種工質組合式熱管,適應不同溫區的煙氣降溫、空氣預熱需求。通過充分的熱量交換,實現煙氣余熱的進一步利用;同時,采用特殊的法蘭設計,竄風量較通常產品顯著降低,避免冷熱風之間發生摻混,煙氣的熱量更加集中地用于換熱,熱量利用率提高。
在必要時配套煙道改造、保溫改造;并且提供煙氣殘氧量管理及調試相關的服務,減少不必要的空氣量,減少熱量的散失;提高整體能源效率。
【工藝流程圖】

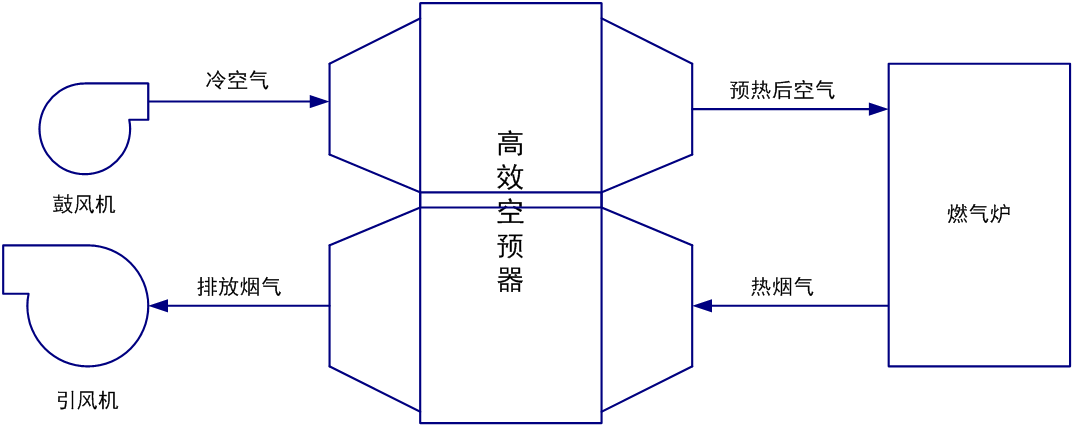

一段爐高效空預器工藝流程圖
【核心優勢亮點】
1.研發設計:專為合成氨尿素企業的一段爐等大型燃氣爐而設計,具有多工質配合、氣密性好、熱量利用率高等特點。
2.配套技術:隨產品配套技術服務,實現更佳的運行能效。
3.可靠安全:固定設備,無運轉部件。本產品配套蒸汽輔助伴熱裝置,廠家配套供應電伴熱設備,實現冬季停車期間的伴熱、防凍。
4.安裝簡便、無需維護,投資回收期較短,節能效果顯著。
【相關參數】
本產品實現燃氣爐的進風預熱,進一步實現空氣升溫30~60℃,配合殘氧量調節,天然氣節省率可達5%。
【投資回收期】
天然氣的直接節省,效益非常直觀,投資回報周期短。
【應用效益情況】
l煙氣熱量的利用率較高,空氣預熱溫度提高;
l直接節省天然氣,對于30萬噸合成氨一段爐,單套實現節省天然氣270~540Nm3/h,配合風道改造及廠家的技術服務,總體節省700~1000Nm3/h;
l配合變頻調節,能夠同步降低鼓風機、引風機的運行負荷,節省電能。
【市場應用潛力】
我國2021年生產合成氨5909萬噸,按照天然氣制合成氨占比17%粗估,該部分產量為1005萬噸,折合30萬噸裝置33套,按照其中10套改造計算,平均每小時節省600Nm3/h估計,全年按照運行7000小時,每年可節省天然氣4200萬標立方,每年的節能潛力為0.6~0.8億元。
同時,在石化、電石、鋼鐵等企業存在的大量燃氣裝置,以及天然氣鍋爐,都可以采用本產品進行節能改造,市場潛力較大。本產品小型化以后也適用于民用。
1、對于合成氨一段爐,能夠實現顯著節能效果。
2、對于廣泛存在的燃氣爐,都可以在可行的情況下采用本產品進行節能降耗。
【應用現狀】
目前在新疆等部分合成氨尿素生產企業進行了使用,實際效果較佳,在廣泛的化工、冶煉、鋼鐵、具有天然氣鍋爐的行業等領域尚待推廣。目前國內市場使用率不超過5%,該技術具有廣泛的應用前景。
【典型案例介紹】
項目名稱:新疆天然氣合成氨高效空預器節能項目
使用數量:1套
合作模式:合同能源EMC
施工周期:本項目于2021年12月投入建設,于2022年2月通過驗收,施工周期3個月。
技改內容:
本項目針對業主現有的一臺36萬kg/h空氣預熱器進行組合式熱管空預器改造,更改為高效空預器。改造后,新增可用熱功率近5MW,依靠高效空預器本身每小時節省天然氣達480~500Nm3,輔以綜合措施,全系統每小時節省天然氣達900~1000Nm3。
本項目采用時代科儀公司的產品一段爐高效空預器,其特點在于采用多工質配置、特殊的密封法蘭等。該產品能夠實現更低的排煙溫度、更高的進風預熱溫度、更合理的配風量、更低的煙氣殘余含氧量,能夠同時降低氮氧化物含量,環保效果也較為顯著。
效益情況:
單純高效空預器的節能效益約為每年380萬元;采取多種節能措施以后,每年節約運行費用約為690萬元。本項目是促進社會節能減排,實現企業、供方、社會共贏的亮點工程。
